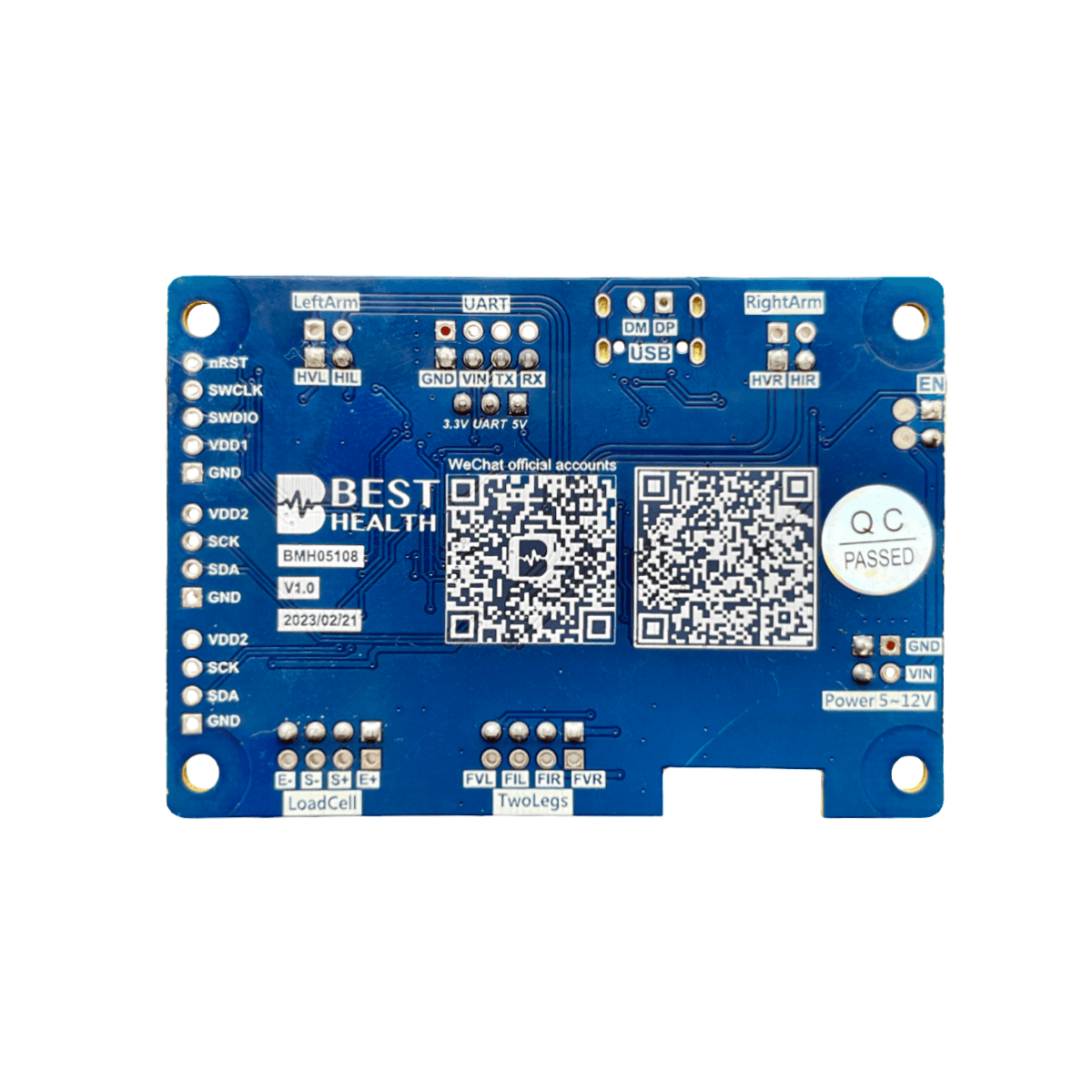

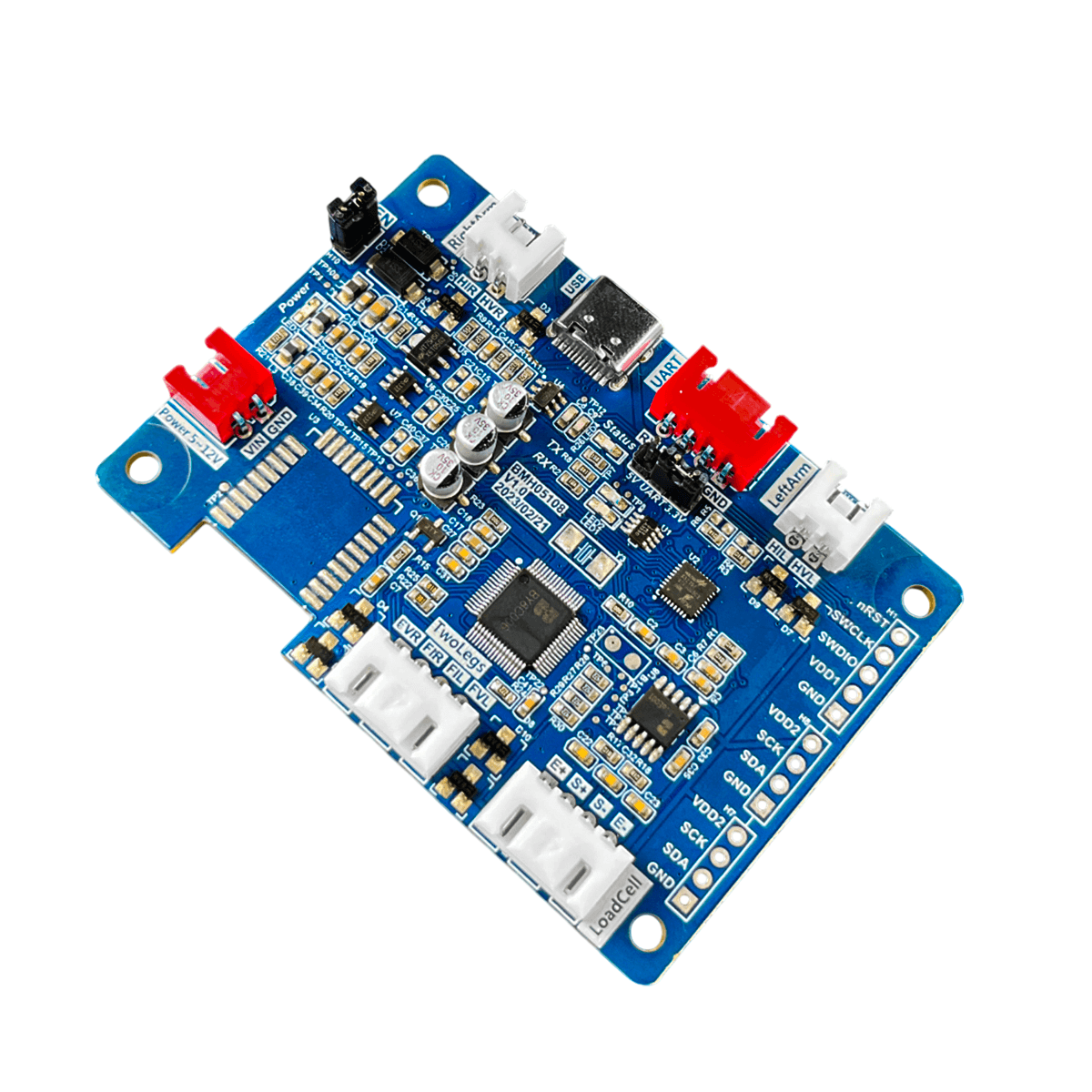

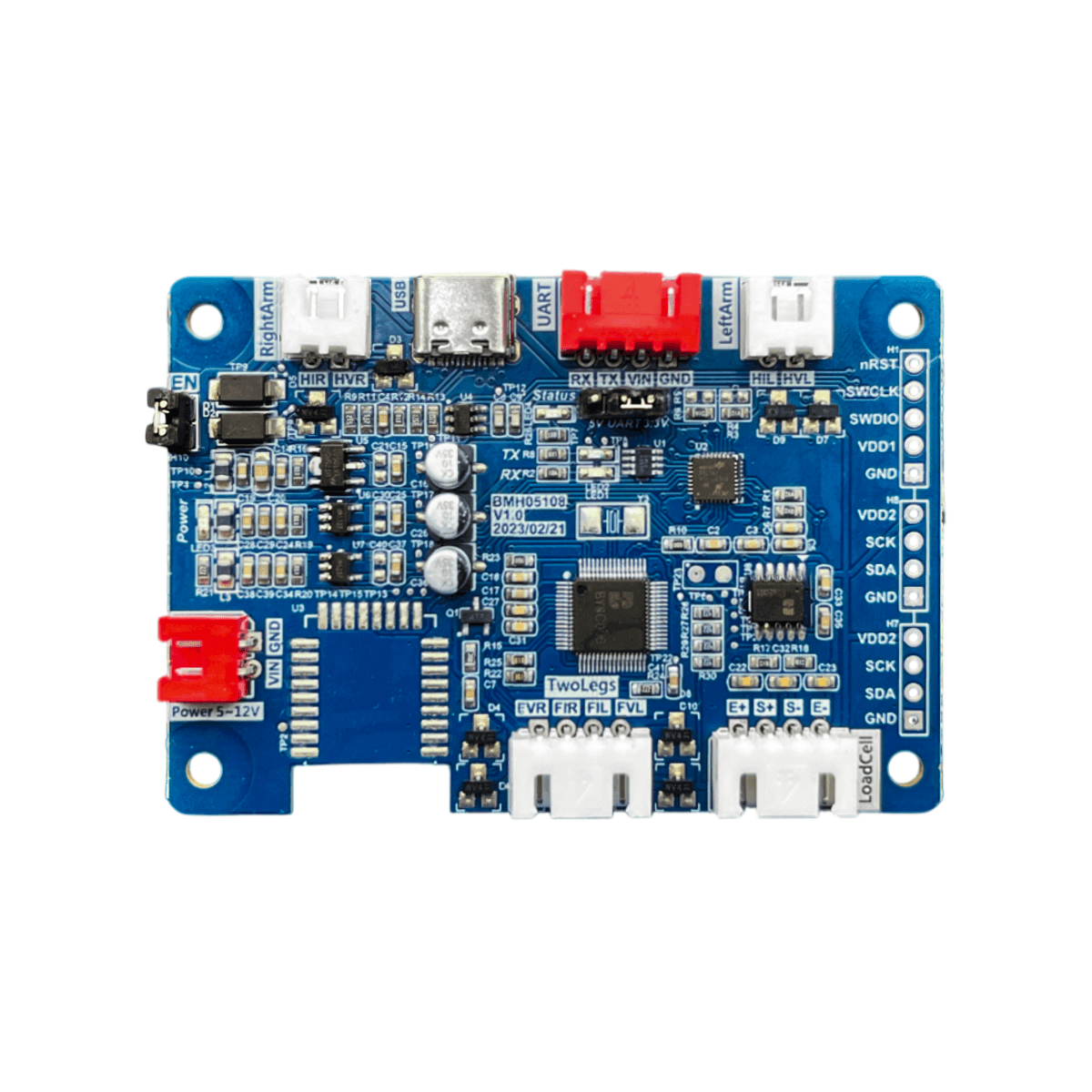

Name: BMH05108 八电极体成分模组
Brand: 倍创

概述

BMH05108 是一款开放型八电极人体成分分析模块，面向人体成分分析仪、健康管理与商用体测设备。测量精度对标医院级专业体成分分析设备，与临床金标准 DEXA 对比相关性达 0.98。称重 3–300kg、阻抗 5–800Ω，经内置算法输出约 58 项专业体成分指标；UART/USB/BLE 多接口并提供 iOS/Android/Web API，研发导入门槛低，典型工作电流仅 21mA。已助力多家厂商取得 NMPA 二类医疗器械注册证。

延伸阅读：与三甲医院 DEXA、专业级 BIA 设备实测对比验证　｜　体成分方案精度验证方法论（DEXA 对比）

产品特点

八电极 AC 双频测量；称重 3–300kg，阻抗 5–800Ω
输出约 58 项专业体成分指标（Body270 算法）
测量精度对标医院级专业体成分分析设备；与临床金标准 DEXA 对比相关性达 0.98
已助力多家厂商取得 NMPA 二类医疗器械注册证；模块通过 RoHS
UART/USB/BLE 多接口 + iOS/Android/Web API，研发样机最快当天验证
超低功耗：典型 21mA、休眠 1μA

技术规格

规格参数表

规格项	描述	单位
电极方案★	八电极 AC 双频 + 可选四电极	-
激励频率★	20 / 100 双频	kHz
体成分精度★	与 DEXA 相关性 0.98	相关性
输出指标★	约 58（Body270）	项
通信接口★	UART(5V/3.3V) / USB-C / BLE(可选)，IAP	-
认证★	可过 CFDA；RoHS；助力客户取得 NMPA 二类	-
称重范围	3~300（精度 10g/50g）	kg
阻抗范围	5~800（精度 ±1Ω/1%）	Ω
输出指标明细	全身体成分：水分量、脂肪量、蛋白质量、肌肉量、骨骼肌量、无机盐量、骨量、去脂体重、细胞内/外水量、身体细胞量、皮下脂肪量五段节肢（左手·右手·左脚·右脚·躯干）：脂肪量、脂肪率、肌肉量肥胖分析：BMI、体脂率、内脏脂肪等级、肥胖度、基础代谢量、皮下脂肪率、腰臀比、肌肉率评价建议：身体类型（9 种）、身体得分、身体年龄、标准/理想体重、脂肪/肌肉/体重控制量、建议卡路里摄入、运动消耗	-
工作电压	5~12	V
工作电流	21typ / 25max @5V	mA
休眠电流	1	μA
工作温度	-10~60	℃
储存温度	-25~85	℃
尺寸	72×50（固定孔 65.2×41.6 Φ3.1）	mm

电极方案★

八电极 AC 双频 + 可选四电极

激励频率★

20 / 100 双频 kHz

体成分精度★

与 DEXA 相关性 0.98 相关性

输出指标★

约 58（Body270）项

通信接口★

UART(5V/3.3V) / USB-C / BLE(可选)，IAP

认证★

可过 CFDA；RoHS；助力客户取得 NMPA 二类

称重范围

3~300（精度 10g/50g） kg

阻抗范围

5~800（精度 ±1Ω/1%） Ω

输出指标明细

全身体成分：水分量、脂肪量、蛋白质量、肌肉量、骨骼肌量、无机盐量、骨量、去脂体重、细胞内/外水量、身体细胞量、皮下脂肪量五段节肢（左手·右手·左脚·右脚·躯干）：脂肪量、脂肪率、肌肉量肥胖分析：BMI、体脂率、内脏脂肪等级、肥胖度、基础代谢量、皮下脂肪率、腰臀比、肌肉率评价建议：身体类型（9 种）、身体得分、身体年龄、标准/理想体重、脂肪/肌肉/体重控制量、建议卡路里摄入、运动消耗

工作电压

5~12 V

工作电流

21typ / 25max @5V mA

休眠电流

1 μA

工作温度

-10~60 ℃

储存温度

-25~85 ℃

尺寸

72×50（固定孔 65.2×41.6 Φ3.1） mm

应用领域

医用人体成分分析仪、商用人体成分分析仪、健康管理与体检设备、健身与运动康复评估设备

文档资料

BMH05108 中文规格书

资料

BMH05108 模组资料

快速上手

BMH05108 体成分分析模块资料

BMH05108 是体成分分析模块，适用于体脂秤、健康秤、人体成分分析仪等产品。模块提供重量、阻抗与内置体成分算法相关接口，可帮助客户在主机软件尚未完成前，先完成模组通信、校准流程与性能评估。

快速评估流程

阅读 BMH05108 中文规格书，确认电源、接口、应用电路、通信协议与体成分算法输入输出。
按照规格书完成模块供电、通信接口与称重/阻抗测量相关硬件连接。
参考 BMH05108 校准与 FAQ 完成生产校准或样机校准流程。
如需在 PC 上快速验证模块，可安装 BMH05108 Windows 评估软件，通过 USB 连接模块后发送命令并查看模块回复。
做结构整合时，参考 BMH05108 边框定位图 确认模块外形、边框与定位孔位置。
量产或认证资料归档时，下载 BMH05108 RoHS 认证。

资料说明

BMH05108 中文规格书：中文页面显示，包含产品概述、接口、电气规格、重量/阻抗规格、体成分规格与通信协议。
BMH05108 Datasheet：英文页面显示，内容对应英文规格书。
BMH05108 校准与 FAQ：说明校准流程及常见问题。
BMH05108 边框定位图：DXF 结构定位文件，中英文页面共用。
BMH05108 Windows 评估软件：用于通过 USB 快速评估模块命令和响应，不放入完整资料包。

下载建议

首次评估建议先下载 BMH05108 完整资料包，再单独下载 Windows 评估软件。完整资料包包含规格书、校准与 FAQ、结构定位图和认证文件，适合离线归档和项目交接。

联系方式

资源包版本：基于 2026-05-22 的 BMH05108 模组资料整理。
技术支持：tony@e-besthealth.com（项目对接）
业务咨询：info@e-besthealth.com
官网：https://www.e-besthealth.com
公司地址：广东省东莞市松山湖新竹路 4 号新竹花园 10 栋 301
电话：+86-769-26261311
