BMH05104-2 模组资料
快速上手

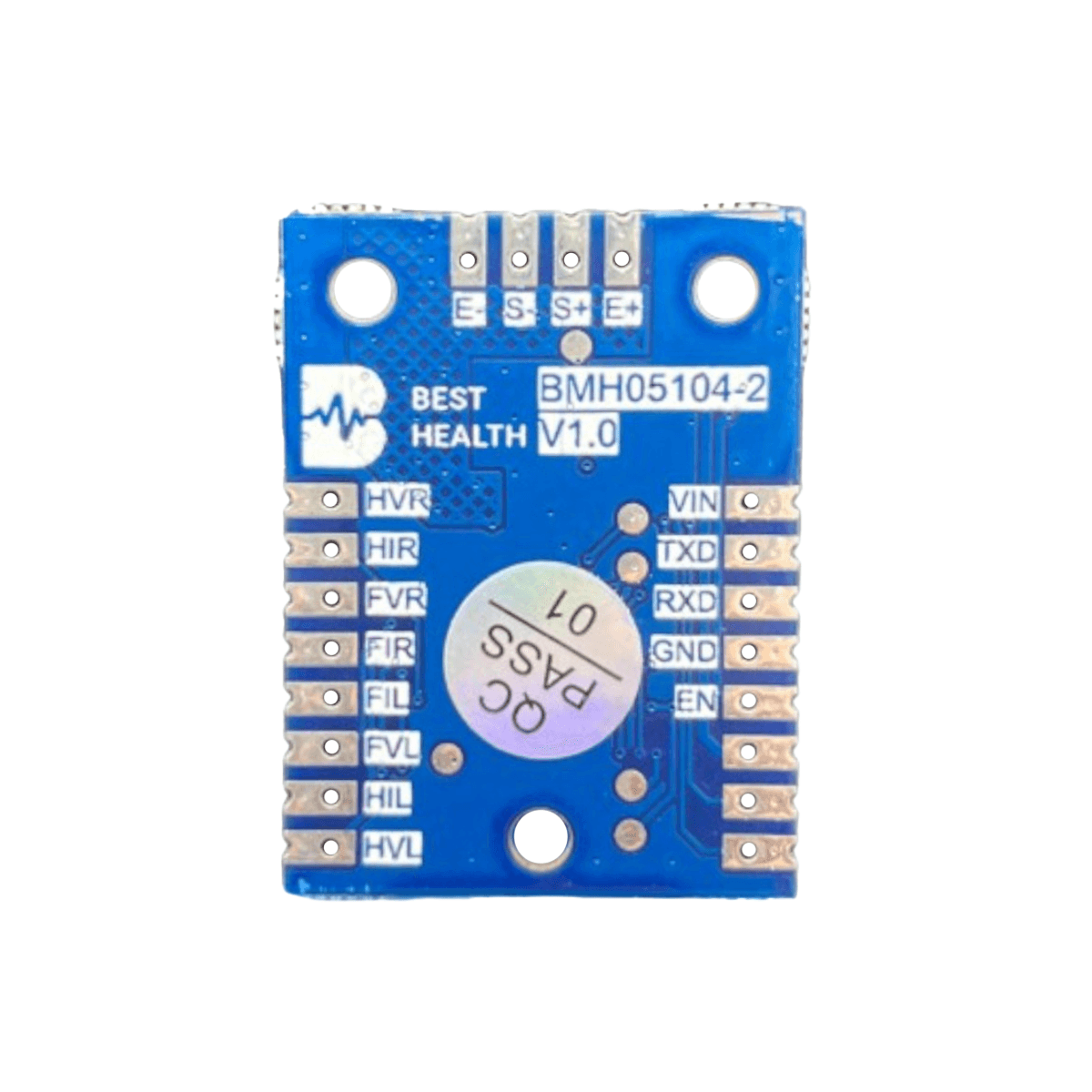

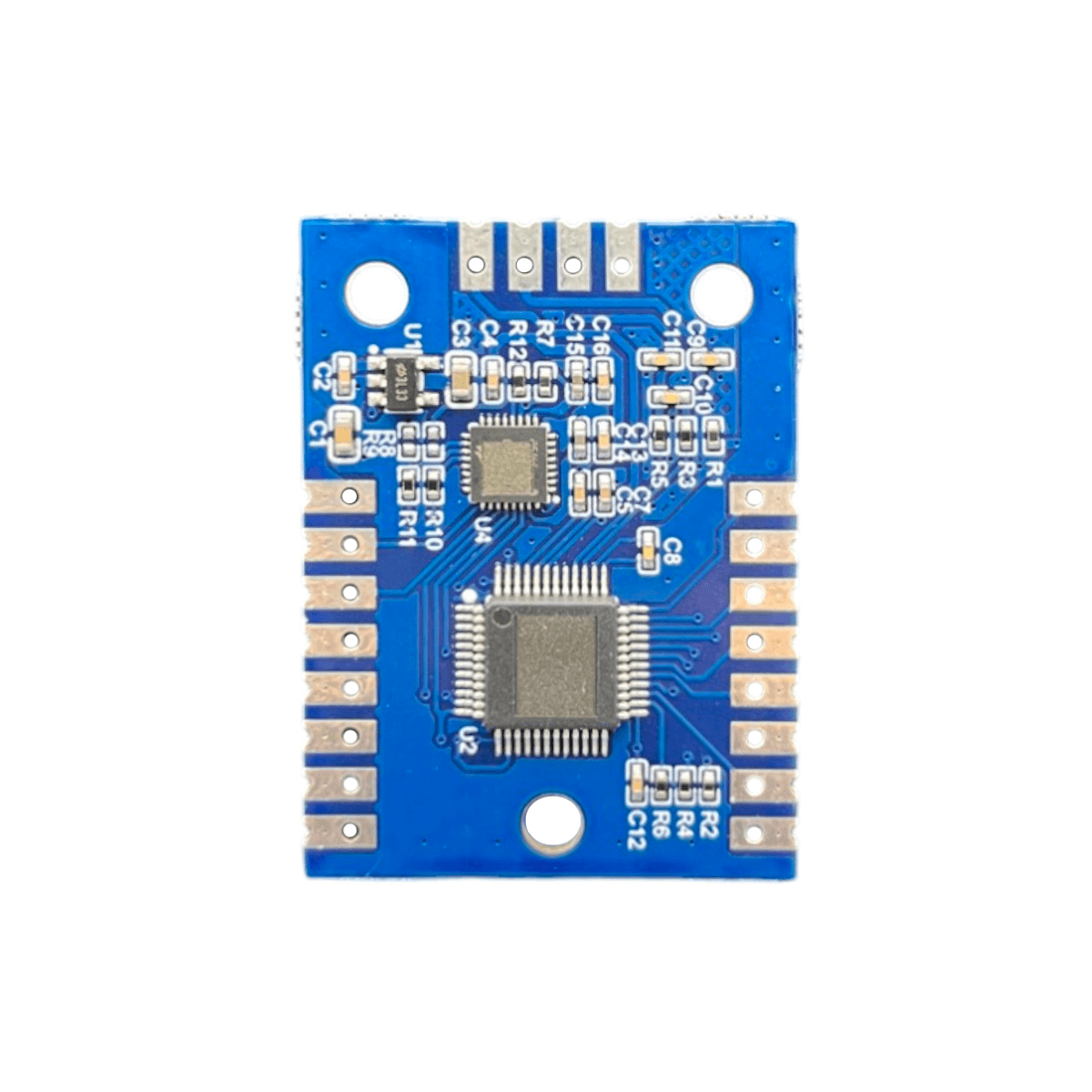

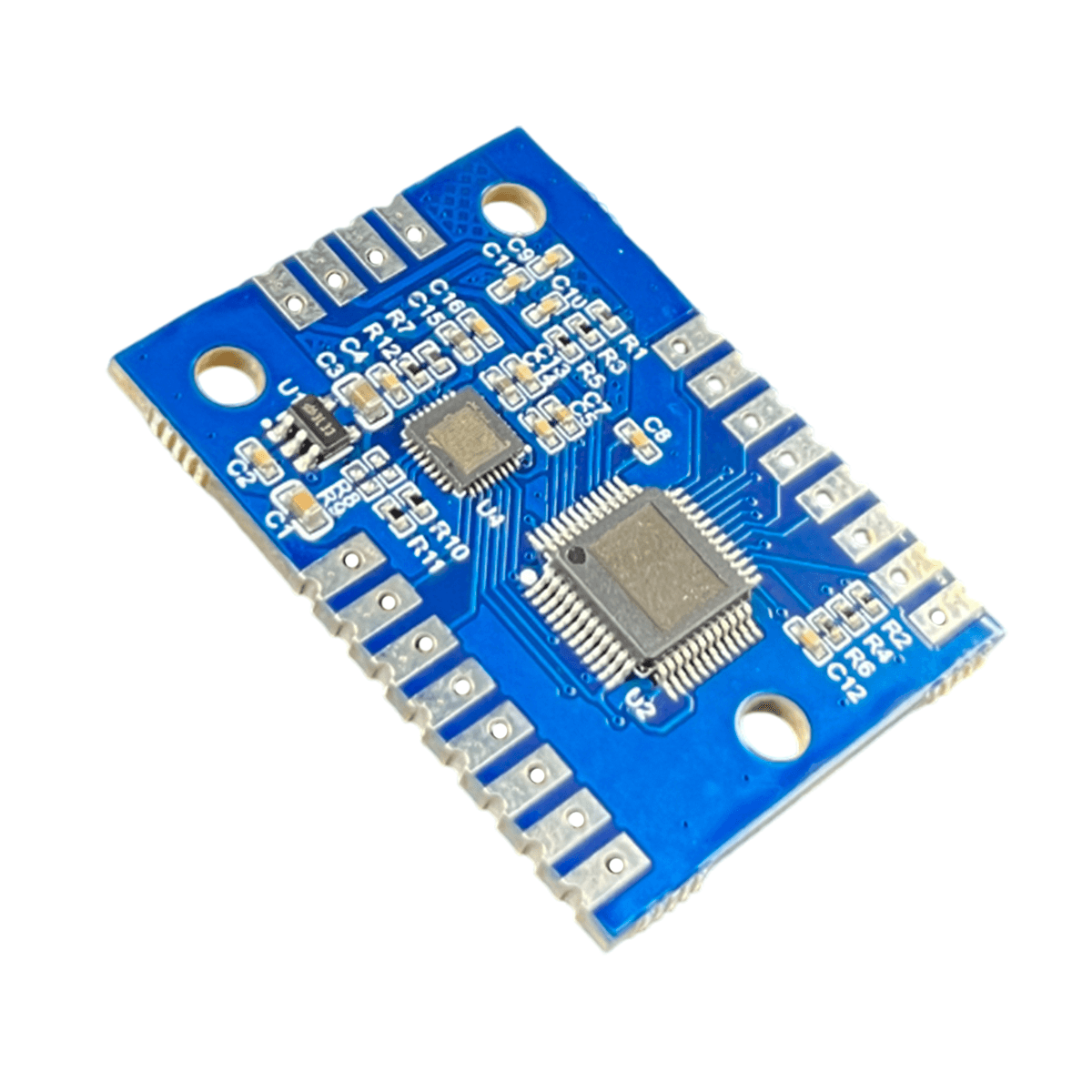

产品型号：BMH05104-2 — 四电极体成分测量模块 版本日期：2026-05-22
BMH05104-2 是悠健电子推出的四电极体成分测量模块，集成阻抗（BIA）、体重与心率测量功能，通过 UART 指令协议与上位机或客户主控对接，可作为体脂秤、健康量测终端等产品的核心测量模组。本模组在指令与电气层面兼容前代 BMH05102，方便客户产品平滑升级。
BMH05104-2/
├── 1.doc/ # 文档与资料
└── 2.board/ # 模块外形与板级资料模块的客户参考资料。
| 文件 | 说明 |
|---|---|
BMH05104-2(四电级体成分模块)_datasheet.pdf | 必读 — 模块 datasheet：管脚定义、电气参数、UART 指令、典型应用 |
BMH05104-2.exe | 配套 PC 上位机工具（指令测试、模块联调） |
使用建议：客户在硬件设计前先阅读模块 datasheet 的"管脚定义"与"电气特性"章节。BMH05102 用户的兼容性差异参见 datasheet 内的兼容章节。
模块的尺寸/封装资料，便于客户在主板上预留对应封装与外形空间。
| 文件 | 说明 |
|---|---|
DXF_BMH05104-2_AutoCAD2007.dxf | 模块外形 DXF（AutoCAD 2007 格式），用于客户主板布板时的封装与外形对位 |
- 阅读 datasheet —
1.doc/BMH05104-2(四电级体成分模块)_datasheet.pdf - 预留外形与封装 — 参考
2.board/DXF_BMH05104-2_AutoCAD2007.dxf - UART 接线 — 按 datasheet "管脚定义"接线（默认 UART 8N1）
- 指令联调 — 用
1.doc/BMH05104-2.exe上位机发送测试指令
- 资源包版本：基于 2026-05-22 的 BMH05104-2 模块方案整理。
- 技术支持：tony@e-besthealth.com（项目对接）
- 业务咨询：info@e-besthealth.com
- 官网：https://www.e-besthealth.com
- 公司地址：广东省东莞市松山湖新竹路 4 号新竹花园 10 栋 301
- 电话：+86-769-26261311
本资料及其附带的硬件原理图、PCB 文件、源码、文档等仅供客户参考与评估使用。客户在使用本资料进行产品设计、量产或商业用途前，须自行进行充分的功能测试、可靠性验证与法规合规认证。悠健电子（东莞）有限公司（BestHealth Electronics Inc.）不对客户产品在量产、使用或销售过程中产生的任何直接或间接损失承担责任，包括但不限于良率问题、产品故障、市场召回、终端客户索赔等。本资料"按现状"提供，不构成任何明示或暗示的担保。
本仓库内所有资料（包括但不限于硬件设计文件、源码、文档、商标、Logo 等）的知识产权归 悠健电子（东莞）有限公司（BestHealth Electronics Inc.） 所有，受相关法律保护。客户仅享有在本资料范围内进行参考与评估的权利，未经书面授权不得用于反向工程、转售、再分发或对外公开发布。
© 2026 BestHealth Electronics Inc. (悠健电子（东莞）有限公司) All Rights Reserved.
本 README 为目录级使用说明，便于客户对接时快速定位。具体指令与寄存器以 datasheet 为准。
